论文标题：Modeling angiogenesis under Robin boundary conditions

期刊：Quantitative Biology

作者：Pablo Álvarez-Caudevilla, Cristina Brändle , Elena Encinas

发表时间：28 Aug 2025

DOI：10.1002/qub2.70009

微信链接：点击此处阅读微信文章

血管生成建模是解析肿瘤血供机制的关键工具，但传统方法面临许多难以逾越的技术瓶颈，如边界条件脱离实际：多数研究采用齐次 Neumann（无通量）边界条件，忽略肿瘤的漏泄结构与 TAF 持续分泌特性；耦合机制考虑不足：未同时兼顾内皮细胞（ECs）和 TAF 的双向扩散—趋化耦合作用，难以还原真实生理过程；参数影响量化缺失：无法精准区分趋化敏感性、扩散系数等关键参数对血管生成动态的调控权重；动态过程模拟局限：多聚焦稳态分析，缺乏对血管生成初始及中间阶段的动态模拟，而这些阶段对治疗干预更具价值。

近期，Quantitative Biology 发表了一篇来自西班牙学者的最新研究成果，Modeling angiogenesis under Robin boundary conditions ，首次模拟Robin 边界条件下趋化性介导的肿瘤血管生成过程，揭示肿瘤 TAF（肿瘤血管生成因子）通量对血管生成的关键调控作用，为肿瘤抗血管生成治疗提供全新理论依据。本文还提出了一种基于基因组尺度代谢模型的多组学整合框架，可显著提升肺癌与胰腺癌的亚型分类与早期诊断精度。

全文概要

针对传统模型边界条件不贴合、耦合机制不完整、动态模拟不充分的三大瓶颈，团队构建了基于 Keller–Segel 方程组的数值模型 —— 通过引入 Robin 边界条件表征肿瘤 TAF 通量 ，实现内皮细胞与 TAF 的扩散— 趋化双向耦合，采用有限差分法离散方程并设定二维方形域实验场景。经实证，该模型可精准量化关键参数对血管生成的影响：更强的 TAF 通量会使基质中化学浓度更均匀，降低趋化梯度，延迟血管生成；趋化敏感性（χ）减半或 TAF 扩散系数（Dv）提升 10 倍，均会显著抑制内皮细胞向肿瘤迁移。该模型首次揭示了肿瘤边界通量对血管生成的负调控作用，为肿瘤抗血管治疗靶点筛选提供了可落地的理论工具。未来该模型将拓展至三维场景，结合组织学数据优化参数，推动从理论建模向临床转化。

域配置与边界划分

模型设定二维方形域Ω=(0,1)×(0,1)模拟细胞外基质，将边界∂Ω划分为三个互不重叠的区域（图 1）：

•Γ1=(0,1)×{0∪1}：血管与外围区域，无 TAF 通量；

•Γ2={0}×(0,1)：肿瘤边界，施加 Robin 条件表征 TAF 分泌通量；

•Γ3={1}×(0,1)：血管边界，内皮细胞（ECs）初始分布区域。

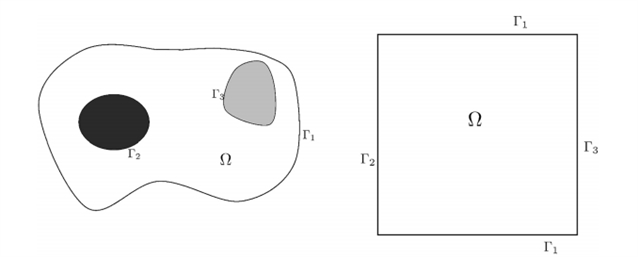

左图为生物学场景简化，右图为数值模拟的边界划分，清晰界定肿瘤、血管及外围区域的空间关系

图1. 域配置示意图

核心控制方程

模型聚焦内皮细胞浓度u和 TAF 浓度v的时空动态变化，构建扩散 - 趋化耦合方程组：

•Du=0.0035、Dv=0.01（基准值）：分别为内皮细胞与 TAF 的扩散系数；

•x/(1+αv)：趋化因子，χ=1（最大趋化响应系数），α=0.6（脱敏系数）；

•γ=0.1：内皮细胞与 TAF 的相互作用系数（表征 TAF 被 ECs 消耗的速率）。

Robin 边界条件与初始条件

Robin 边界条件：创新性表征肿瘤 TAF 分泌通量，核心方程如下：

其中n为边界外法向量，μ=0.5（基准值）为 TAF 通量系数，正值代表肿瘤持续分泌 TAF。

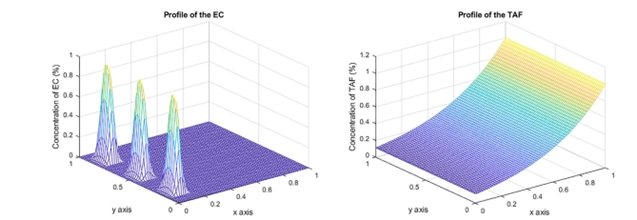

初始条件：内皮细胞设为三峰分布，TAF 设为指数衰减分布（图 2），左图为内皮细胞的三峰初始分布，右图为 TAF 从血管侧到肿瘤侧的指数衰减分布，为后续动态模拟奠定初始状态，方程如下：

图2. 初始 EC 和 TAF 浓度

关键参数分析与实证结果

团队通过单参数调控实验（其余参数保持基准值），结合数值模拟结果（图 3—图 7），明确三大核心参数对血管生成的调控规律：

1. 基准参数验证（χ=1、D_v=0.01、μ=0.5）

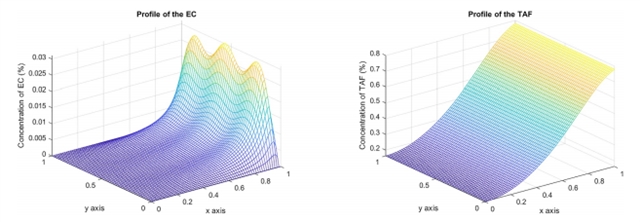

实验时间T=2时，内皮细胞三峰成功迁移至肿瘤侧（浓度 0.03%），TAF 最大浓度达 0.8%（图 3），验证模型可有效模拟血管生成的正常进程。

图 3. 基准参数下T=2时 EC 和 TAF 浓度

2. 趋化敏感性χ的影响（χ=0.5，减半）

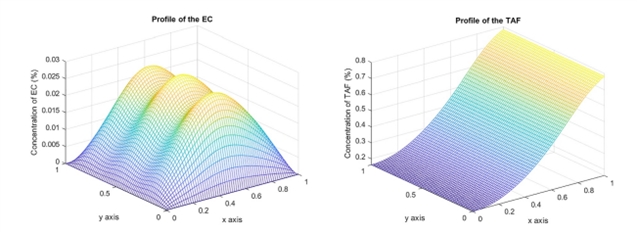

内皮细胞对 TAF 梯度的响应显著减弱，实验结束时未迁移至肿瘤侧（图 4），但最终浓度与基准值一致。结果证实，趋化敏感性是血管生成的核心驱动因素，降低该参数可阻断血管—肿瘤连接。

图 4. χ=0.5时T=2的浓度分布

3. TAF 扩散系数D_v的影响（D_v=0.1，提升 10 倍）

TAF 扩散能力增强，分布更均匀、浓度梯度变缓（图 5 右图），内皮细胞迁移速度降低且形态由尖峰状变为平缓状（图 5 左图）。结果表明，增强 TAF 扩散可削弱趋化动力，延迟血管生成。

图 5. D_v=0.1时T=2的浓度分布

4. TAF 通量系数μ的影响（μ=5，提升 10 倍）

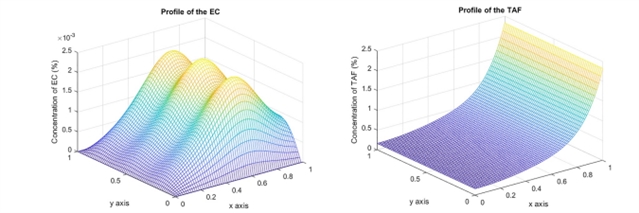

血管生成完全受阻，内皮细胞浓度降至10−3%（图 6 左图），TAF 浓度升至 2.5%（图 6 右图）；进一步量化分析显示（图 7），μ越大，ECs 与肿瘤的距离越远、最大浓度越低。证实强通量通过均匀化 TAF 分布，彻底抑制血管生成。

图 6. μ=5时T=2的浓度分布

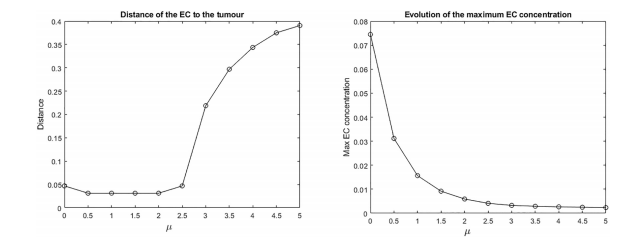

图 7. 不同μ值下 ECs 动态演变

总结

本研究首次将 Robin 边界条件引入肿瘤血管生成建模，突破传统无通量模型的局限，精准量化了趋化敏感性、TAF 扩散系数、边界通量对血管生成的调控作用。研究证实，肿瘤的漏泄结构并非促进血管生成，反而可通过稀释趋化梯度发挥抑制作用，这一结论颠覆了对肿瘤—血管相互作用的传统认知，为抗血管治疗提供了全新理论视角。
