原文出自ENGINEERING Transformative Materials期刊

Cite this article:

Mukun He, Junwei Gu. Tunable Low-Frequency Microwave Absorption and Thermal Management through In-Situ Confined Growth of Alloys within Aramid Nanofibers. ENGINEERING Transformative Materials, 2026, 10.2738/ENGTM.2026.0001.

文章DOI：10.2738/ENGTM.2026.0001

文章链接：https://journal.hep.com.cn/etm/EN/10.2738/ENGTM.2026.0001

1. 导读

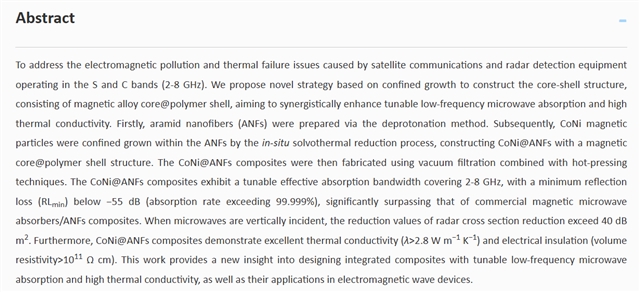

卫星通信与雷达探测等关键设备对全球信息交互做出了卓越贡献，其核心工作频段在低频区域S波段（2~4 GHz）和C波段（4~8 GHz），由此产生的电磁波污染对人类健康、军事安全和高精密电子设备的稳定运行构成严重威胁。微波吸收材料（MAMs）能有效降低雷达散射截面（RCS），成为解决电磁污染问题的关键材料之一。此外，MAMs在将入射电磁波转化为热能耗散的同时，设备运行过程中产生的显著焦耳热会导致局部热积聚，进而引发性能衰减甚至热失效。为解决上述问题，近日，西北工业大学顾军渭教授团队提出了基于限域生长构筑磁性合金核@高分子壳的核壳结构新策略，开发了兼具可调谐低频吸波性能与优异导热性能的复合材料，能高效应对其电磁污染与热失效协同挑战。

2. 研究结果及结论

研究团队采用去质子化法制备了芳纶纳米纤维（ANFs），通过原位溶剂热还原法在ANFs孔隙中限域生长CoNi磁性颗粒构筑具有磁性核@高分子壳结构的CoNi@ANFs，再采用真空抽滤结合热压工艺制备CoNi@ANFs复合材料。

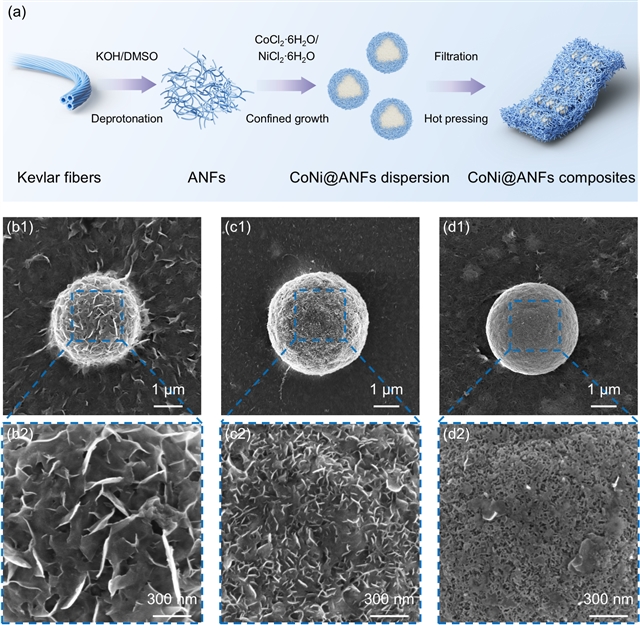

图1 CoNi@ANFs复合材料: (a)制备示意图, (b-d)CoNi@ANFs分散液的SEM照片。

CoNi@ANFs表现为典型的S型磁滞回线，属软磁性材料，其饱和磁化强度（Ms）高于80 emu/g、矫顽力(Hc)低于205 Oe。较高的Ms和较低的Hc有利于突破Snoek限制，与电磁波的固有频率相匹配产生自然共振，显著提升其低频电磁波吸收能力。

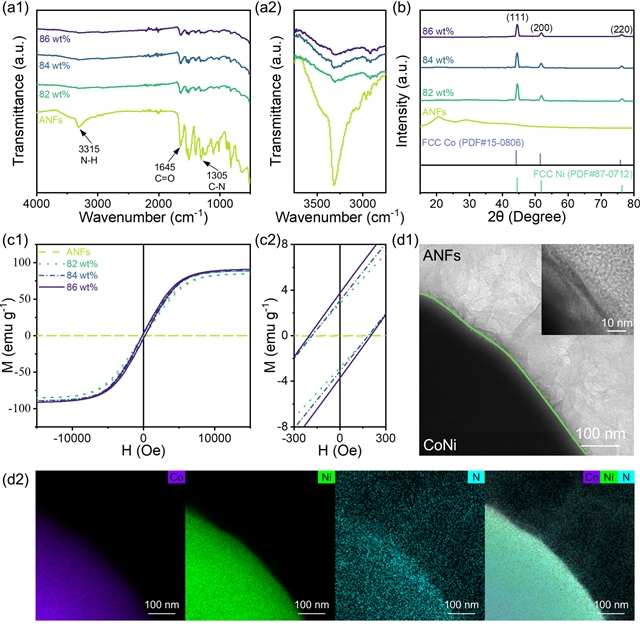

图2 CoNi@ANFs组成、磁性及元素分布: (a)FT-IR谱图, (b)XRD谱图, (c)磁滞回线, (d)TEM照片及其能谱图。

研究团队选取羰基铁(CIP)、铁硅合金(FeSi)、钼坡莫合金(FeNiMo)、铁钴钒合金(FeCoV)、纳米晶软磁合金（NP）以及非晶软磁合金(AP)六种常见的商用磁性吸波剂作为对照样品，分别与ANFs直接共混制备商用磁性吸波剂/ANFs复合材料。结果表明，高填充量下，磁性吸波剂固有高表面能及磁耦合相互作用易导致填料在聚合物基体中发生严重团聚，引发显著的阻抗失配，进而严重削弱对入射电磁波的吸收能力。

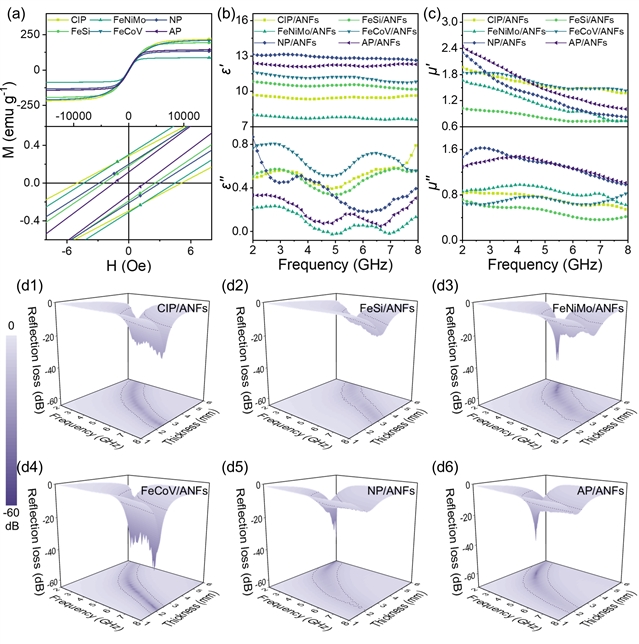

图3商用磁性吸波剂/ANFs复合材料磁性和低频吸波性能: (a)磁滞回线, (b)介电常数, (c)磁导率, (d)反射损耗值的3D图.

相比之下，在ANFs中原位合成磁性颗粒可有效抑制颗粒间因高表面能与磁耦合作用导致的团聚倾向，显著改善其分散均匀性。随着CoNi相对用量的增加，CoNi@ANFs复合材料的介电常数逐渐升高，磁导率虚部（μ′′）曲线上的自然共振峰向低频移动，反射损耗（RL）和有效吸收带宽（EAB）亦向低频迁移，阻抗匹配特性同步优化。良好的阻抗匹配特性可以实现电磁波畅通无阻地进入其内部，再通过以磁损耗为主导的多重损耗机制高效衰减，赋予CoNi@ANFs复合材料可调谐的低频吸波性能。

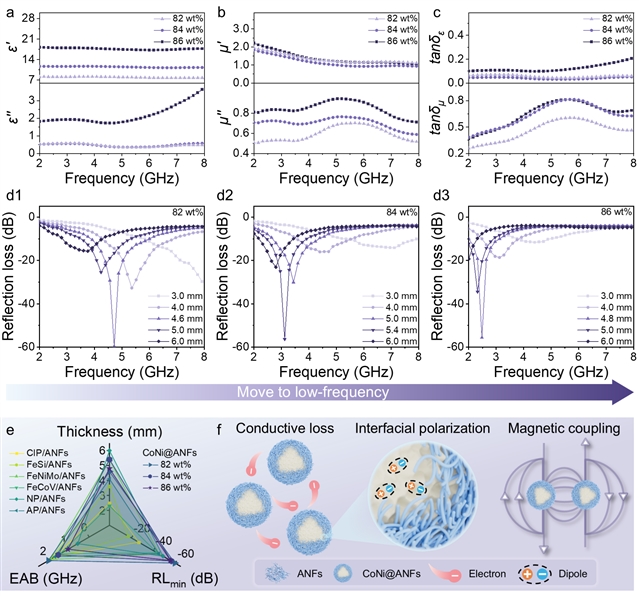

图4 CoNi@ANFs复合材料可调谐低频吸波性能及机理: (a-b)电磁参数, (c)损耗角正切值, (d)反射损耗值, (e)性能对比图, (f)吸波机理图.

与理想电导体(PEC)相比，CoNi@ANFs复合材料在4.80 GHz、3.12 GHz和2.48 GHz频率下均显著抑制了电磁波散射，表现出极低的散射信号，其RCS减小值超过40 dB m²，进一步证实了CoNi@ANFs复合材料对低频电磁波具有可调谐的吸收损耗能力。

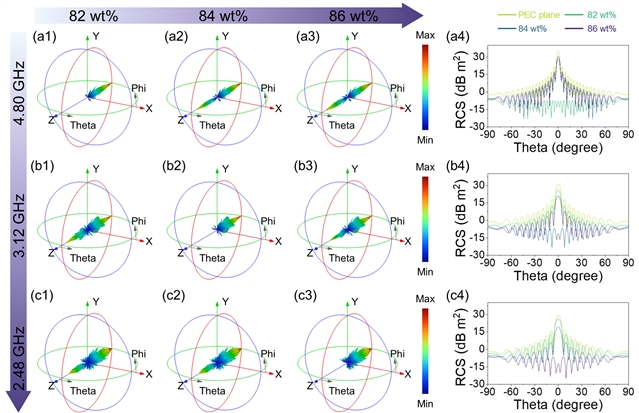

图5 CoNi@ANFs复合材料雷达散射截面模拟: (a)4.80 GHz、(b)3.12 GHz和(c)2.48 GHz下模拟的RCS 3D图和入射角-90°至90°的RCS曲线.

CoNi@ANFs复合材料吸收电磁波后，能将电磁波能量高效地转化为热能。在卫星通信与雷达监测等应用场景中，设备运行时产生的显著焦耳热极易导致局部热量积聚引发器件性能衰减甚至失效。得益于Co和Ni金属的本征高导热特性，CoNi@ANFs复合材料兼具优异的导热性能，能实现了对热量的快速扩散与有效管理。值得注意的是，随着环境温度的升高，CoNi@ANFs复合材料的导热系数呈上升趋势，这种自增强导热机制对于维持星载通信设备在轨长期可靠运行至关重要，尤其适用于高吞吐量通信任务或突发高负载工况。

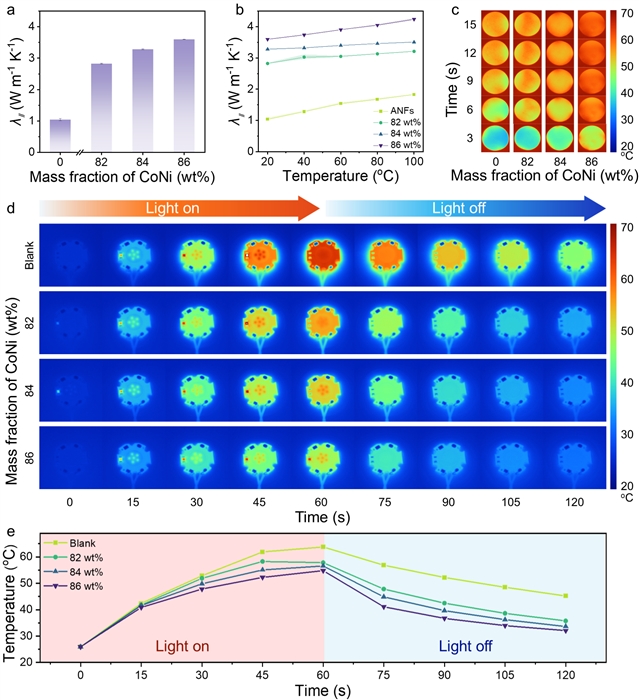

图6 CoNi@ANFs复合材料热管理能力: (a)导热系数, (b)不同温度工况下的导热系数, (c)红外热成像照片, (d-e)LCD灯加热和冷却过程和温度-时间变化曲线.

本研究通过限域生长策略，成功设计并构筑了磁性合金核@高分子壳复合材料，系统阐明了其可调谐的低频电磁波吸收机制，研究了复合材料在不同温度工况下的导热性能和热管理能力。此工作为可调谐低频吸波/导热一体化复合材料的设计构筑，及其在卫星通信与雷达探测等领域电磁波设备中的应用提供了新思路。

3. 作者及研究团队简介

顾军渭，西北工业大学化学与化工学院院长，教授、博导，国家级领军人才、陕西省杰出青年科学基金获得者，陕西省科技创新团队带头人，工业和信息化部优秀导师，中国复合材料学位优博/陕西省优博指导教师。当选英国皇家化学会Fellow，英国皇家航空学会Fellow，英国材料、矿物与矿业学会Fellow。连续入选科睿唯安全球“高被引科学家”、爱思唯尔“中国高被引学者”。现任中国复合材料学会副秘书长、中国复合材料学会人才评价工作委员会主任/导热复合材料分会常务副主任、陕西省高分子科学与技术重点实验室/特种功能与智能高分子材料工信部重点实验室副主任等。主要从事功能高分子复合材料和纤维增强先进树脂基复合材料的设计制备及加工研究。以第一完成人获陕西省自然科学奖一等奖、中国轻工业联合会技术发明奖一等奖、陕西省自然科学奖二等奖等省部级科研奖励5项。获国际聚合物加工学会莫然达-拉姆伯拉成就奖、中国复合材料学会青年科学家奖、高分子成型加工及其产业发展“新锐创新奖”等。主持国家自然科学基金重点项目、XXX技术基础重点项目等省部级及以上项目40余项。以第一和/或通讯作者在Angew Chem Int Ed, Adv Mater和NatlSci Rev等期刊发表SCI论文230余篇。主/参编英文专著4部；授权中国/美国发明专利37件。

何沐锟，西北工业大学2021级博士研究生（本科直博）。2021年在西北工业大学和Queen Mary University of London分别获得“高分子材料与工程”专业学士学位和Bachelor of Engineeringwith Honours（First Class），同年加入西北工业大学结构/功能高分子复合材料（SFPC）课题组攻读“材料学”专业博士学位，师从顾军渭教授。主要从事吸波导热高分子复合材料的结构设计、性能调控及机理研究。入选首批中国科协青年人才托举工程博士生专项计划。主持西北工业大学博士论文创新基金1项。以第一/共一作者身份在Adv Mater、Adv Funct Mater和Nano-Micro Lett等期刊发表论文6篇；公开国家发明专利4件。参加国际/国内学术会议9次，并获邀请报告、最佳口头报告奖和优秀墙报奖。获第八届“光威杯”大学生科技创新竞赛全国一等奖（全国2个）等省部级及以上学科竞赛奖励10余项。获宝钢优秀学生奖、博士研究生国家奖学金、优秀学生共产党员等荣誉20余项。
