作者:Xu Meng等 来源:《催化科学与技术》 发布时间:2020/8/19 15:40:51
选择字号:
混合晶相OMS-2的制备及其催化应用研究取得新进展



二氧化锰八面体分子筛OMS-2是一种新型环保催化剂,因其能有效活化O2和常用过氧化剂,被广泛用于有机分子清洁合成、有机废水的高级氧化法分质处理,以及VOCs的催化氧化去除。研发OMS-2型材料的设计制备及改性方法,从而提高其在催化氧化过程中的反应活性和使用寿命,具有十分重要的意义。

中国科学院兰州化学物理研究所催化新工艺课题组长期致力于OMS-2型材料的设计制备及催化应用。近年来,他们相继发展了多种类型OMS-2催化材料的制备方法和微结构调控改性手段,并且成功将其作为非均相催化剂应用于选择氧化合成含氮杂环化学品中(图1)。最近,他们发展了一种具有混合结晶相的OMS-2型复合材料的制法及应用,获得国家发明专利授权,专利号ZL201910370746.4。


图1. OMS-2型催化材料在清洁合成含氮杂化分子中的催化应用

该团队利用由磷钨酸钠原位生成的磷钨酸做改性试剂,在二氧化锰晶体生长时,磷钨酸以纳米簇形式高度分散于材料表面,得到均匀掺杂磷钨酸的OMS-2复合催化材料。材料具有多种混合晶相,其表面积和氧化能力随着掺杂量提高而明显升高。该方法操作简单、产率高、重复性好,具有规模化生产的潜力(图2)。得到的催化剂能够有效活化氧气,来进行多种含N杂环化合物的选择性氧化脱氢反应,高效合成了多种药物活性中间体,如喹啉、异喹啉、茚并喹啉、喹唑啉、喹喔啉、咔啉、吖啶、吡啶和吲哚等。动力学研究表明,混合晶相的存在能够显著提高初始反应速率、降低氧化反应表观活化能。

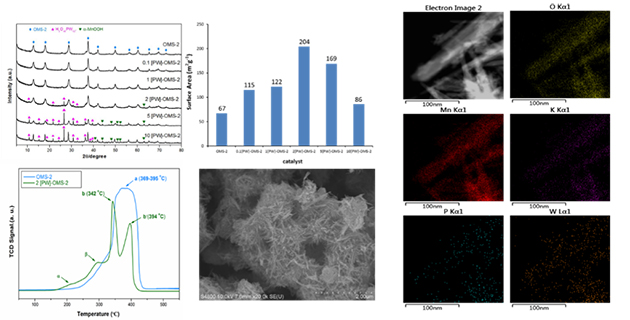

图2. 催化材料的XRD、BET、H2-TPR、SEM和EDS元素分布表征

以上成果发表在《催化科学与技术》(Catal. Sci. Technol.),该论文入选ESI高被引论文。(来源:中国科学院兰州化学物理研究所)








特别声明:本文转载仅仅是出于传播信息的需要,并不意味着代表本网站观点或证实其内容的真实性;如其他媒体、网站或个人从本网站转载使用,须保留本网站注明的“来源”,并自负版权等法律责任;作者如果不希望被转载或者联系转载稿费等事宜,请与我们接洽。

 打印  发E-mail给:


相关新闻 相关论文

图片新闻
太阳CNO聚变循环产生中微子 海底泥火山是这样产生的
量子纳米金刚石有助更早检测疾病 火星赤道 曾遇洪水
>>更多

一周新闻排行 一周新闻评论排行

编辑部推荐博文
